日立电机HITACHI 轻负荷CA系列
|
轻负荷CA系列

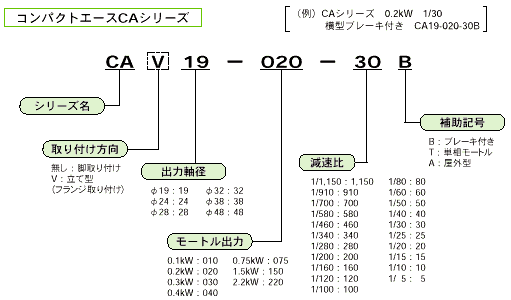

式样表：
三相モータ
| 項目 |
CAシリーズ |
| 出力 |
0.1～0.2kW |
0.3～2.2kW |
| 極数 |
4P |
| 外被構造 |
全閉自冷型 |
全閉外扇型 |
| 取り付け方式 |
横型(脚取り付け)立て型(フランジ取り付け) |
| 電源 |
三相 200V 50／60Hz、220V 60Hz |
| 定格 |
連続 |
| 始動方式 |
直入れ始動 |
| 耐熱クラス |
B |
| 減速方式 |
外噛み2段から4段減速方式 |
| 歯車潤滑方式 |
グリース潤滑 |
| 減速比 |
1／5～1／1,150 |
| 出力軸回転速度 |
300／360～1.3／1.6 min-1 |
| 設置場所 |
屋内(標高1,000m以下) |
| 周囲温度 |
－20～40℃ |
| 雰囲気 |
湿度95%以下、腐食性、揮発性のガス、蒸気のないこと |
| 塗装色 |
グレー(マンセル 3.2GY 6／0.3) |
単相モータ
| 項目 |
CAシリーズ |
| 出力 |
0.1～0.4kW |
| 極数 |
4P |
| 外被構造 |
開放防滴型 |
| 取り付け方式 |
横型(脚取り付け)、立て型(フランジ取り付け) |
| 電源 |
単相 100V 50／60Hz、110V 60Hz |
| 定格 |
連続 |
| 始動方式 |
0.1～0.2kW：分相始動(KT)
0.4kW：コンデンサー始動コンデンサー運転(KQ) |
| 耐熱クラス |
B |
| 減速方式 |
外噛み2段～4段減速方式 |
| 歯車潤滑方式 |
グリース潤滑 |
| 減速比 |
1／5～1／1,150 |
| 出力軸回転速度 |
300／360～1.3／1.6 min-1 |
| 設置場所 |
屋内(標高1,000m以下) |
| 周囲温度 |
－20～40℃ |
| 雰囲気 |
湿度90%以下、腐食性、揮発性のガス、蒸気のないこと |
| 塗装色 |
グレー(マンセル 3.2GY 6／0.3) |
モータ仕様表
| 相数 |
出力
kW
(4極) |
50Hz |
60Hz |
全負荷
回転速度 |
トルク |
電流 |
全負荷
回転速度 |
トルク |
電流 |
全負荷
トルク |
最小始動
トルク |
停動
トルク |
定格
電流 |
始動
電流 |
全負荷
トルク |
最小始動
トルク |
停動
トルク |
定格
電流 |
始動
電流 |
| (min-1) |
N・m(kgf・m) |
(%) |
(%) |
(A) |
(A) |
(min-1) |
N・m(kgf・m) |
(%) |
(%) |
(A) |
(A) |
| 三相 |
0.1 |
1,440 |
0.66(0.067) |
279 |
263 |
0.65 |
3.0 |
1,730 |
0.55(0.056) |
243 |
244 |
0.6 |
2.8 |
| 0.2 |
1,450 |
0.98(0.10) |
200 |
267 |
0.9 |
4.5 |
1,730 |
0.82(0.084) |
176 |
245 |
0.85 |
4.1 |
| 0.3 |
1,440 |
1.96(0.20) |
354 |
295 |
2.1 |
9.8 |
1,730 |
1.67(0.17) |
295 |
280 |
1.7 |
8.8 |
| 0.4 |
1,410 |
2.65(0.27) |
267 |
220 |
2.3 |
9.8 |
1,700 |
2.26(0.23) |
220 |
206 |
2.0 |
8.8 |
| 0.75 |
1,400 |
5.0(0.51) |
212 |
223 |
3.9 |
16.8 |
1,680 |
4.22(0.43) |
179 |
180 |
3.4 |
14.8 |
| 1.5 |
1,420 |
9.9(1.01) |
188 |
214 |
7.5 |
32.8 |
1,700 |
8.34(0.85) |
170 |
195 |
6.6 |
30 |
| 2.2 |
1,380 |
14.9(1.52) |
230 |
220 |
9.3 |
50 |
1,650 |
12.5(1.27) |
192 |
205 |
8.9 |
44 |
| 単相 |
0.1 |
1,450 |
0.54(0.055) |
175 |
306 |
3.7 |
19 |
1,750 |
0.49(0.05) |
186 |
274 |
3.2 |
16 |
| 0.2 |
1,425 |
1.08(0.11) |
176 |
217 |
4.1 |
26 |
1,710 |
0.88(0.09) |
171 |
180 |
3.6 |
24 |
| 0.4 |
1,430 |
2.65(0.27) |
214 |
197 |
5.9 |
31 |
1,720 |
2.16(0.22) |
227 |
193 |
5.3 |
30 |
ブレーキ付きギヤモータ
| 項目 |
内容 |
| 電源 |
三相 200V 50/60Hz、220V 60Hz |
| 外被構造 |
0.1～0.2kW：全閉構造、0.4～2.2kW：開放構造 |
| 制動方式 |
無励磁制動型(OFFブレーキ) |
| 耐熱クラス |
B |
| 整流ユニット |
端子箱内搭載 |
| 周囲温度 |
-20～40℃ |
| 雰囲気 |
湿度90%以下、腐食性、爆発性のガス、蒸気のないこと |
| 設置場所 |
屋内(標高1,000m以下) |
| 塗装色 |
グレー(マンセル 3.2GY 6/0.3) |
ブレーキ仕様表
モータ
出力
(kW) |
ブレーキ
型式 |
定格制動
トルク
N・m
(kgf・m) |
許容制動
仕事率
W
(kgf・m/min) |
ライニング
寿命
J
(kgf・m) |
ブレーキ
電源電圧
(V) |
ブレーキ
電圧
DC (V) |
ブレーキ電流(A) |
制動遅れ時間(sec) |
電磁
ストローク
(mm) |
整流ユニット
(端子箱内に内蔵) |
200V
50/60Hz |
220V
60Hz |
交流切り
回路 |
交直流切り
回路 |
設定 |
限界 |
200V級 |
400V級 |
| 0.1 |
MS1A-HBC |
1.1
(0.11) |
57.2
(350) |
4.9×107
(5×106) |
200～220 |
90～99 |
0.07 |
0.08 |
0.15～0.2 |
0.01～0.02 |
0.2～0.35 |
0.5 |
BS-01A |
BS-01A |
| 0.2 |
MS1B-HBC |
2.1
(0.21) |
57.2
(350) |
4.9×107
(5×106) |
0.1 |
0.1 |
0.15～0.2 |
0.01～0.02 |
0.2～0.35 |
0.5 |
BS-01A |
BS-01A |
| 0.4 |
MS1S-HBC |
4.0
(0.4) |
57.2
(350) |
4.9×107
(5×106) |
0.1 |
0.1 |
0.1～0.15 |
0.01～0.02 |
0.2～0.35 |
0.5 |
BS-01A |
BS-01A |
| 0.75 |
MS1L-HBC |
7.7
(0.77) |
98.1
(600) |
9.8×107
(1×107) |
0.1 |
0.1 |
0.2～0.25 |
0.01～0.02 |
0.3～0.4 |
0.5 |
BS-01 |
BS-01 |
| 1.5 |
MS2S-HBC |
15
(1.5) |
106
(650) |
19.6×107
(2×107) |
0.3 |
0.4 |
0.2～0.25 |
0.01～0.02 |
0.3～0.4 |
0.5 |
BS-01 |
BS-01 |
| 2.2 |
MS2L-HBC |
23
(2.3) |
114.4
(700) |
31.4×107
(3.2×107) |
0.4 |
0.4 |
0.3～0.4 |
0.01～0.02 |
0.3～0.4 |
0.7 |
BS-01 |
BS-01 |
|
|
|
