三菱电机MITSUBISHI 变频电机 SF-HRCA SF-JRCA SF-JRC

变频电机   SF-HRCA SF-JRCA SF-JRC

本公司变频器FREQROL系列(高级磁通矢量控制リアルセンサレスベクトル控制组合起来使用从低速恒定力矩连续运行

速度控制范围

高级的磁通矢量控制(3 ~ 60Hz)

リアルセンサレスベクトル控制0.3 ~ 60Hz)

与标准系列(SF-JR和同一框架号,安装尺寸一致。(4极电机)

(2极电,6极电,另外查询

商用周波50Hz60Hz的时候也可以100%扭矩连续运转

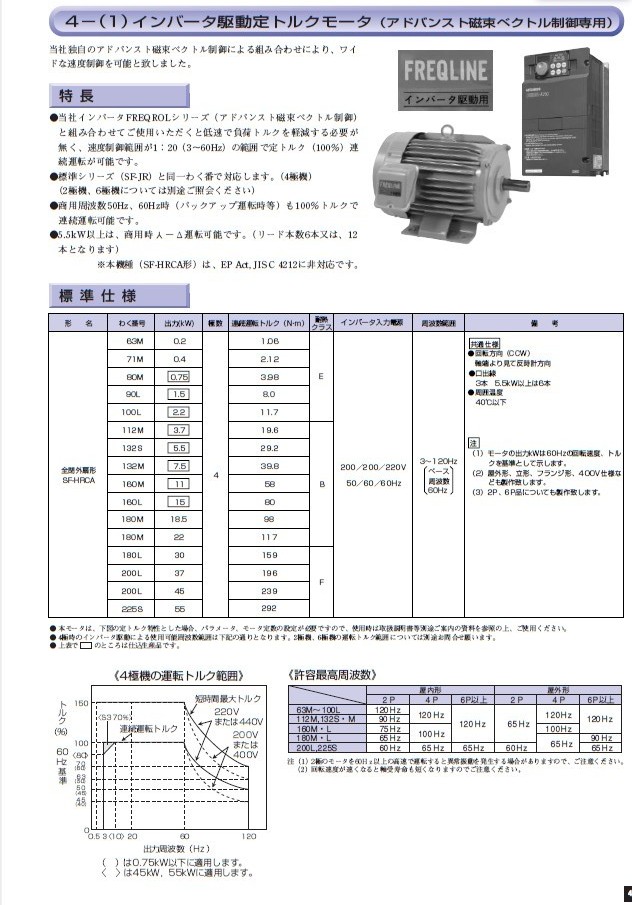

標準仕様(アドバンスト磁束ベクトル制御)

形名 わく番号 出力(kW) 極数 連続運転トルク
(N・m)
耐熱
クラス
インバータ入力電源 周波数範囲 備考
全閉
外扇形
SF-HRCA
63M 0.2 4 1.06 E 200/200/220V
50/60/60Hz
3~120Hz
(ベース周波数60Hz)
 共通仕様

●回転方向(CCW)
 軸端より見て反時計
 方向
●口出線
 3本
 5.5kW以上は6本
●周囲温度 40℃以下

(注)

(1)モータの出力kW
   は60Hzの回転速
   度、トル クを
   基準として示し
   ます。
(2)屋外形、立形、
   フランジ形、
   400V仕様なども
   製作致します。
(3)2P、6P品につい
   ても製作致しま
   す。
71M 0.4 2.12
80M  0.75  3.98
90L   1.5   8.0
100L   2.2   11.7
112M   3.7   19.6 B
132S   5.5   29.2
132M   7.5   39.8
160M    11    58
160L    15    80
180M 18.5 98
180M 22 117
180L 30 159 F
200L 37 196
200L 45 239
225S 55 292

●本モータは、下図の定トルク特性とした場合、パラメータ、モータ定数の設定が必要ですので、使用時はモータ及びインバータの取扱説明書等
 別途ご案内の資料を参照の上、ご使用ください。
●4極時のインバータ駆動による使用可能周波数範囲は下記の通りとなります。2極機、6極機の運転トルク範囲については別途お問合せ願います。
●上表で  のところは仕込生産品です。




     点击进入PDF文档:SF-HRCA.pdf
