酒井联轴器SAKAI 补正式联轴器，板弹簧式联轴器，固定式联轴器
精密補正軸継手シリーズ：
高剛性ながら微小な支持反力のたわみ構造を持つヘビィーデュティー仕様カップリングです。 |
|
 精密補正軸継手 UA-Cシリーズ |
|
精密補正軸継手 UCN-Bシリーズ |
|
 |
|
許容偏心 0.2㎜
許容偏角 1°
最高回転数 6000r/min
外 径 15～55㎜
軸穴径 3～25㎜
許容トルク 0.25～20N・m
最大トルク 0.5～40N・m |
|
 |
|
許容偏心 0.2㎜
許容偏角 1°
最高回転数 6000r/min
外 径 45～155㎜
軸穴径 8～60㎜
許容トルク 10～640N・m
最大トルク 20～1280N・m |
|
|
|
|
|
| 精密補正軸継手 UCN-T7シリーズ |
|
精密補正軸継手 UCRシリーズ |
|
 |
|
許容偏心 0.2㎜
許容偏角 1°
最高回転数 6000r/min
外 径 65～155㎜
軸穴径 14～60㎜
許容トルク 40～640N・m
最大トルク 80～1280N・m |
|
 |
|
許容偏心 0.2㎜
許容偏角 1°
最高回転数 6000r/min
（UCR200：3000r/min）
外 径 34～200㎜
軸穴未加工
許容トルク 2.5～1600N・m
最大トルク 5～3200N・m |
|
|
|
|
|
| 精密補正軸継手 UCRFシリーズ |
|
精密補正軸継手 UCNF-Bシリーズ |
|
 |
|
許容偏心 0.2㎜
許容偏角 1°
最高回転数 6000r/min
外 径 50～198㎜
軸穴未加工
許容トルク 2.5～640N・m
最大トルク 5.0～1280N・m |
|
 |
|
許容偏心 0.2㎜
許容偏角 1°
最高回転数 6000r/min
外 径 62～198㎜
軸穴径 8～60㎜
許容トルク 10～640N・m
最大トルク 20～1280N・m |
|
|
|
|
|
| 精密補正軸継手 UCNF-T7シリーズ |
|
精密補正軸継手 UCNFFシリーズ |
|
 |
|
許容偏心 0.2㎜
許容偏角 1°
最高回転数 6000r/min
外 径 88～198㎜
軸穴径 14～60㎜
許容トルク 40～640N・m
最大トルク 80～1280N・m |
|
 |
|
許容偏心 0.2㎜
許容偏角 1°
最高回転数 6000r/min
外 径 62～198㎜
許容トルク 10～640N・m
最大トルク 20～1280N・m |
|
|
|
| | |
精密バネ軸継手シリーズ：
回転バランスと剛性を追及したハブにノン・バックラッシのたわみ構造を組み合わせたフレキシブルな高精度カップリングです。
|
|
| 精密バネ軸継手 TAS-Cシリーズ |
|
精密バネ軸継手 TAD-Cシリーズ |
|
|
|
|
|
|
|
 |
|
許容偏心 0.02㎜
許容偏角 1.0°
許容軸方向変位
±0.34～±0.46㎜
最高回転数 10000r/min
外 径 48～65㎜
軸穴径 10～35㎜
許容トルク 35～80N・m
|
|
 |
|
許容偏心 0.26～0.31㎜
許容偏角 1.0°
許容軸方向変位
±0.67～±0.92㎜
最高回転数 10000r/min
外 径 48～65㎜
軸穴径 10～35㎜
許容トルク 35～80N・m
|
|
|
|
|
|
|
| | |

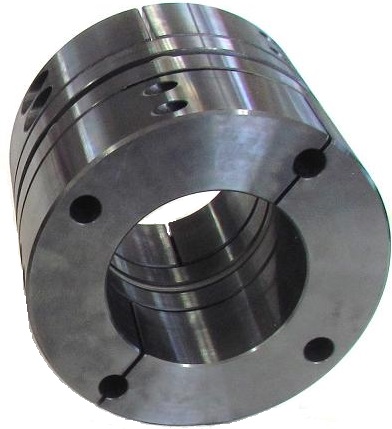

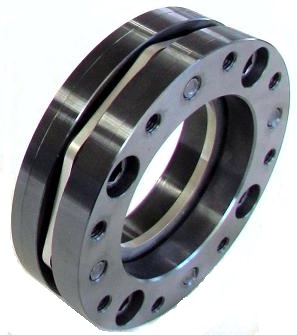

| 精密バネ軸継手 TCS-Bシリーズ |
|

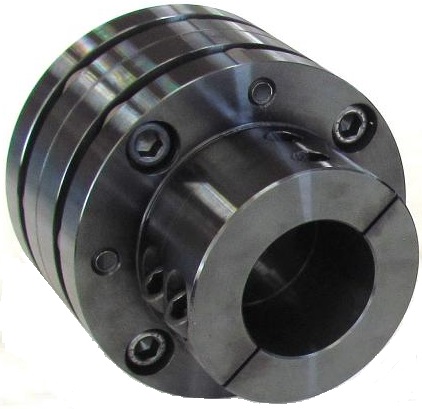

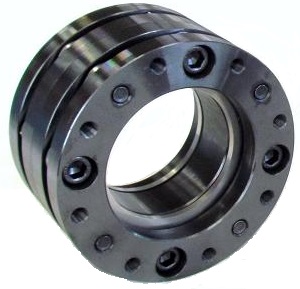

精密バネ軸継手 TCD-Bシリーズ |
|
|
|
|
|
|
|
 |
|
許容偏心 0.02㎜
許容偏角 1.0°
許容軸方向変位
±0.46～±0.71㎜
最高回転数 10000r/min
外 径 65～100㎜
軸穴径 14～55㎜
許容トルク 80～320N・m |
|
 |
|
許容偏心 0.20～0.31㎜
許容偏角 1.0°
許容軸方向変位
±0.92～±1.41㎜
最高回転数 10000r/min
外 径 65～100㎜
軸穴径 14～55㎜
許容トルク 80～320N・m |
|
|
|
|
|
|
| |
| 精密バネ軸継手 LAS-Cシリーズ |
|
精密バネ軸継手 LAD-Cシリーズ |
|
|
|
|
|
|
|
 |
|
許容偏心 0.02㎜
許容偏角 0.5～1.0°
許容軸方向変位
±0.04～±0.39㎜
最高回転数 10000r/min
外 径 12～58㎜
軸穴径 3～25㎜
許容トルク 0.25～25N・m |
|
 |
|
許容偏心 0.03～0.27㎜
許容偏角 0.5～1.0°
許容軸方向変位
±0.08～±0.79㎜
最高回転数 10000r/min
外 径 12～58㎜
軸穴径 3～25㎜
許容トルク 0.25～25N・m |
|
|
|
|
|
|
|
| 精密バネ軸継手 LAD-8.4S |
|
精密バネ軸継手 LAD-20LS |
|
|
|
|
|
|
|
|
 |
|
許容偏心 0.02㎜
許容偏角 0.5°
許容軸方向変位 ±0.1㎜
最高回転数 8000r/min
外 径 8.4㎜
クランプ軸穴径 2～4㎜
許容トルク 0.1N・m
※受注生産品
|
|
 |
|
許容偏心 0.09㎜
許容偏角 1.0°
許容軸方向変位 ±0.25㎜
最高回転数 10000r/min
外 径 20㎜
クランプ軸穴径 4～8㎜
許容トルク 1.3N・m
軸径φ8mmスペーサ貫通タイプ |
|
|
|
|
|
|
|
| 精密バネ軸継手 LCS-Bシリーズ |
|
精密バネ軸継手 LCD-Bシリーズ |
|
|
|
|
|
|
|
 |
|
許容偏心 0.02㎜
許容偏角 1.0°
許容軸方向変位
±0.32～±1.13㎜
最高回転数 10000r/min
外 径 45～155㎜
軸穴径 8～60㎜
許容トルク 12～800N・m |
|
 |
|
許容偏心 0.2～0.70㎜
許容偏角 1.0°
許容軸方向変位
±0.65～±2.25㎜
最高回転数 10000r/min
外 径 45～155㎜
軸穴径 8～60㎜
許容トルク 12～800N・m |
|
|
|
|
|
|
|
|
|
|
精密固定軸継手 RA-Cシリーズ
